گین کا اندازہ

لینئر سرکٹس میں نقائص کا اندازہ کرنے کے لئے بعض اوقات مخصوص سٹیج کا وولٹیج گین ناپنے کی ضرورت پڑتی ہے۔اگر سگنل مکمل طور پر غائب ہو یا وولٹیج گین بہت کم ہو (30dB یا زیادہ کا نقص ہو) تو خرابی جلد معلوم کی جا سکتی ہے۔وولٹیج گین میں معمولی لیکن واضح کمی کی وجہ تلاش کرنا مشکل ہوتا ہے۔ مثال کے طور پر اگر ایک سٹیج 12dB گین فراہم کر رہی ہے تو خرابی کی صورت میں یہ اکائی گین فراہم کر رہی ہوگی۔ اس کی وجہ تلاش کرنا خاصا مشکل کام ہے۔سگنل راستے میں کوئی بریک وغیرہ تلاش کرنا لا حاصل ہوتا ہے کیونکہ سگنل کمی کے بعد بھی اتنا واضح ہوتا ہے کہ آسانی سے ٹریس کیا جا سکتا ہے۔اس طرح کا نقص تلاش کرنے کے لئے ترتیب وار ہر سٹیج کو چیک کرنا ضروری ہو جاتا ہے اور مطلوبہ وولٹیج گین سے، حقیقی وولٹیج گین (جو آپ ناپ رہے ہیں) کا موازنہ کر کے نتائج اخذ کئے جانے چاہئیں۔

آج کل اکثر لینئر سرکٹس آپریشنل ایمپلی فائرز پر مشتمل ہوتے ہیں اور اگر آپ ایسے سرکٹس میں کسی سٹیج کا گین معلوم کرنا چاہیں تو کچھ مسائل سامنے آتے ہیں۔آپریشنل ایمپلی فائر پر مشتمل لینئر سرکٹس میں دو بنیادی ایمپلی فیکیشن حالتیں استعمال کی جاتی ہیں جن میں سے ایک کو انورٹنگ اور دوسری کو نان انورٹنگ حالت کہا جاتا ہے۔ان دونوں کو بالترتیب شکل نمبر 2-7 اور 2-8 میں دکھایا گیا ہے۔اگرچہ بنیادی طور پر آپریشنل ایمپلی فائرز کو ڈی سی ایمپلی فائر سرکٹس میں استعمال کرنے کے لئے ڈیزائن کیا گیا تھا تاہم آج کل یہ میڈیم فریکوئنسی اور آڈیو سرکٹس میں بہت زیادہ استعمال کئے جاتے ہیں۔ ڈی سی ایمپلی فائر سرکٹس میں متوازن دہری سپلائی استعمال کی جاتی ہے جبکہ اے سی ایمپلی فائرز میں جہاں آپریشنل ایمپلی فائرز استعمال کئے جاتے ہیں سنگل سپلائی ہی سے کام چلایا جاتا ہے لیکن اس کے ساتھ بائسنگ رزسٹر اور فیڈ بیک سرکٹ میں ڈی کپلنگ کپیسیٹر استعمال کیا جاتا ہے جیسا کہ مثال کے طور پر دکھائے گئے سرکٹس میں واضح ہے۔

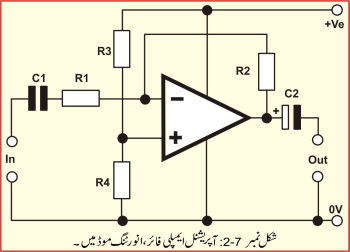

آپر یشنل ایمپلی فائر کا اوپن لوپ وولٹیج گین ڈی سی اور لو فریکوئنسی پر بہت بلند ہوتا ہے۔عملی طور پر کلوزڈ لوپ سرکٹس میں منفی فیڈ بیک سرکٹ پر وولٹیج گین میں مجموعی طور پر کمی پیدا کرکے اسے مطلوبہ لیول پر رکھتا ہے۔شکل نمبر 2-7 کے سرکٹ میں فیڈ بیک نیٹ ورک R1 اور R2 مشتمل ہے۔ کلوزڈ لوپ وولٹیج گین R2 کی قدر کو R1 کی قدر پر تقسیم کر کے معلوم کیا جا سکتا ہے۔مثال کے طور پر اگر R2 کی قدر 100K ہو اور R1 کی قدر 15K رکھی جائے تو سرکٹ کا کلوزڈ لوپ وولٹیج گین 6.66 کے برابر ہو گا(100/15=6.66)۔

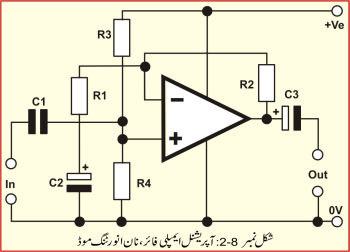

شکل نمبر 2-8 کے نان انورٹنگ سرکٹ میں منفی فیڈ بیک سرکٹ بھی R1 اور R2 مشتمل ہے۔اس حالت میں کلوزڈ لو پ وولٹیج گین R1 اور R2 کی مجموعی قدر کو R1 کی قدر پر تقسیم کر کے معلوم کیا جا سکتا ہے یعنی (R1 + R2)/R1 ۔اگر R2 کی قدر R1 کی نسبت بہت زیادہ ہو توکلوزڈ لوپ وولٹیج گین R2 کی قدر کو R1 کی قدر پر تقسیم کر کے معلوم کیا جا سکتا ہے۔ اس طرح حاصل ہونے والی قدر حقیقی کلوزڈ لوپ وولٹیج گین کے قریب تر ہوگی۔نان انورٹنگ حالت کو استعمال کر نے کی صورت میں عام طور انورٹنگ ان پٹ کو براہ راست آئوٹ پٹ سے جوڑ دیا جاتا ہے اور فیڈ بیک رزسٹر استعمال نہیں کیا جاتا۔اس سے 100%منفی فیڈ بیک حاصل ہوتی ہے اور سرکٹ کا وولٹیج گین اکائی ہوتا ہے۔
