پنکھے کے لئے تالی سے چلنے والا ریموٹ کنٹرول

یہ سرکٹ ایسے ریموٹ کنٹرول کے لئے ہے جو پنکھے کو کنٹرول کرتا ہے۔ یہ نہ صرف پنکھے کو آن یا آف کرتا ہے بلکہ اس کی رفتار بھی کنٹرول کر سکتا ہے۔ پنکھے کے لئے تالی سے چلنے والے ریموٹ کنٹرول کا بنیادی فائدہ یہ ہے کہ یہ پنکھے کی رفتار کی دس مختلف حدوں تک کو کنٹرول کر سکتا ہے ۔ جبکہ عام دستیاب پنکھوں میں تین سے پانچ مرحلوں میں رفتار کنٹرول ہوتی ہے۔

سرکٹ ڈایا گرام

مکمل سرکٹ کو چار اہم حصوں میں منقسم کیا جا سکتا ہے۔ یہ آواز سے چلنےوالا ٹرگر پلس جنریٹر، کلک پلس جنریٹر، کلاک پلس جنریٹر اور لوڈ آپریٹر ہے۔ ذیل میں ان کی وضاحت پیش کی جاتی ہے۔

آواز سے چلنے والا پلس جنریٹر:

اس حصے کو TR1 ٹرانزسٹر BC148 کے گرد تشکیل دیا گیا ہے جو کلاس سی ایمپلی فائر حالت میں کام کر رہا ہے۔ مائکروفون کو آواز کےسگنل کی برقی سگنلز میں تبدیلی کے لئے استعمال کیا گیا ہے۔ اسے ٹرانزسٹر TR1کی بیس سے منسلک کیا گیا ہے تاکہ یہ نہ صرف صوتی سگنلز کو برقی سگنلز میں تبدیل کرے بلکہ ان کی قوت میں بھی کچھ اضافہ کرے۔

کلاک پلس جنریٹر :

یہ حصہ IC1ٹائمر آئی سی NE555کے گرد تشکیل دیا گیا ہے اور یہ آئی سی یہاں پر مونو اسٹیبل ملٹی وائبریٹر کے طور پر کام کر رہا ہے۔ ٹرگر پلس ٹرانزسٹر TR1 سے پیدا ہوتا ہے جو آئی سی IC1کی پن2 پر آتا ہے۔ ہائی آؤٹ پٹ کے ٹائم پیریڈ (T) کو مندرجہ ذیل فارمولے سے معلوم کیا جا سکتا ہے۔

T = 1.1RC

کلاک پلس کاؤنٹر:

سرکٹ ڈایا گرام کا یہ حصہ ڈیکیڈ کاؤنٹر آئی سی کے گرد تشکیل دیا گیا ہے۔ سرکٹ میں یہ آئی سی سے ظاہر کیا گیا ہے۔ یہ ٹائمر آئی سی IC1سے آنے والے کلاک پلسز کو شمار کرتا ہے۔ آئی سی IC1کی آؤٹ پٹ آئی سی کی پن پر آتی ہے۔ آئی سی IC2کی دس آؤٹ پٹس ہیں جن کو صفر سے نو (0, 1, 2, 3, 4…..9). تک ظاہر کیا جاتا ہے۔آؤٹ پٹ نمبر 4 پن 10 سے حاصل ہوتی ہے جسے براہ راست ری سیٹ پن 15 سے جوڑا گیا ہے۔

لوڈ آپریٹر:

سرکٹ کا یہ حصہ تین ٹرانزسٹرا اور ایک ریلے ڈرائیور پر مشتمل ہے جو تین الگ الگ ریلے سوچز چلاتا ہے۔ آئی سی کی ہر آؤٹ پٹ کو ہر ٹرانزسٹر کی بیس سے براستہ100Ω اوہم رزسٹر اور ایل ای ڈی، منسلک کیا گیا ہے۔ رفتار ظاہر کرنے کے لئے تین ایل ای ڈی استعمال کئے گئے جن کو LED1،LED2اور LED3سے ظاہر کیا گیا ہے۔ یہ بالترتیب رفتار1 ، رفتار2 اور رفتار3 کو ظاہر کرتے ہیں۔

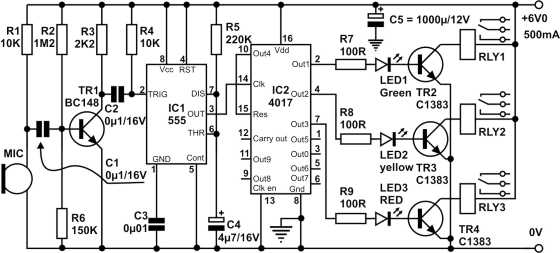

پنکھے کے لئے تالی سے چلنے والے ریموٹ کنٹرول کا سرکٹ ڈایا گرام

اگرچہ یہاں پر صرف تین آؤٹ پٹس کو کنٹرول کرنے کے لئے ریلے سوئچ دکھائے گئے ہیں تاہم ڈیکیڈ کاؤنٹر آئی سی کی بقیہ آؤٹ پٹس کو بھی مزید رفتار حدود کو متعین کرنے کے لئے استعمال کیا جا سکتا ہے۔ پہلی تالی پہلی رفتار کو متعین کرے گی، دوسری تالی دوسری رفتار کو اور تیسری تالی تیسری رفتار متنعین کرے گی۔ چوتھی تالی پر پنکھا آف ہو جائے گا۔


فہرست اجزاء

(پنکھے کے لئے تالی سے چلنے والا ریموٹ کنٹرول)

رزسٹرز
  R1 = 10K رزسٹر ¼ واٹ
  R2 = 1M2 رزسٹر ¼ واٹ
  R3 = 2K2 رزسٹر ¼ واٹ
  R4 = 150R رزسٹر ¼ واٹ
  R5 = 220 رزسٹر ¼ واٹ
  R6 = 10K رزسٹر ¼ واٹ
  R7 = 100R رزسٹر ¼ واٹ
کپیسیٹرز
  C1-2 = 0µ1 16Vالیکٹرو لائیٹک
  C3 = 4µ7 16Vالیکٹرو لائیٹک
  C4 = 0µ01 سرامک ڈسک
  C5 = 1000µ 12Vالیکٹرو لائیٹک
سیمی کنڈکٹرز
  TR1 = BC148 این پی این سلیکان ٹرانزسٹر
  TR2 = C1383 این پی این سلیکان میڈیم پاور ٹرانزسٹر
  IC1 = NE555 ٹائمر آئی سی
  IC2 = CD4017BE ڈیکیڈ کاؤنٹر آئی سی
  D1,2 = 1N4001 سلیکان ڈائیوڈ
متفرق
  MIC1 = الیکٹریٹ مائیکروفون
  LED1 = سبز رنگ کا ایل ای ڈی
  LED2 = زرد رنگ کا ایل ای ڈی
  LED3 = سرخ رنگ کا ایل ای ڈی
  پاور سپلائی = 6V-0V-6V،500mA
